Fabrique toi même un
Manipulateur de Télégraphie...!


Retour au sommaire "Débutants"

A quoi ça sert?

Ce manipulateur simple, utilisé conjointement avec un Oscillateur BF va te permettre de réaliser des transmissions de messages à distance avec tes amis en utilisant le Code Morse ...

Description

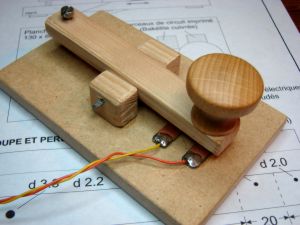

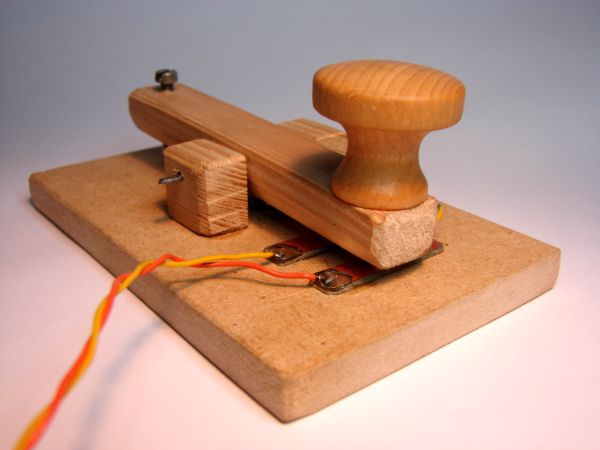

Ce manipulateur est en réalité un grand interrupteur électrique, constitué d'une longue bascule articulée, relevée par un ressort. On ferme le contact (pour réaliser les points et les traits du Code Morse) en appuyant d'un coté de la bascule à l'aide d'un bouton dont la forme permet de le tenir fermement avec 3 doigts (Pouce, Index, Majeur):



La course du contact (espace de fermeture) peut être réglée grâce à une vis située de l'autre coté de la bascule. Un espace trop grand rendra la transmission fatiguante, tandis qu'un espace trop étroit entraînera des erreurs de transmission (contacts électriques non volontaires...)

Matériel nécessaire

La plupart de ce matériel se trouve dans les grandes surfaces de bricolage:
- Planchette de bois: 130 x 80 x 10 mm (Contre plaqué ou MDF, vendu en planches de 50 x 80 cm)
- Baguette de bois: section 13 x 18 mm (Sapin, vendu en baguettes de 2m)
- Bouton de tiroir avec sa vis de 4 mm
- Vis à métaux de 25 x 4 mm
- Clou ou tige métallique de 50 x 2 mm
- Petits clous de 16 mm
- Petits clous de 8 mm
- Ressort de compression (vendu par longueurs de 10 cm, à couper à 8 mm)
- Plaquettes de bakélite cuivrée (Chutes de circuits imprimés)
- Fil de câblage
- Dominos
- Soudure
- Patins de feutre


Découpe et perçage

La découpe du socle (130 x 80 mm) ne devrait pas poser de problèmes particuliers.

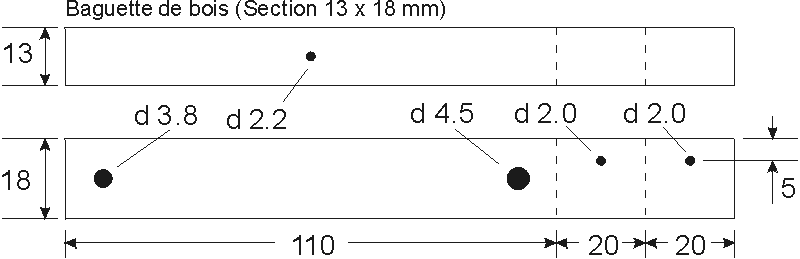

La poutre transversale et les 2 supports sont réalisées sur la même baguette:

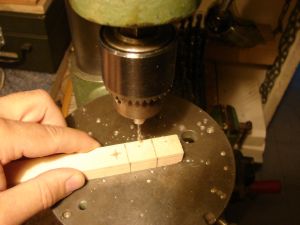

Trace les positions de découpe et de perçage à l'avance. Il faut percer avant de scier en plusieurs morceaux, et non l'inverse... sinon il te sera plus difficile de tenir les pièces sous la perceuse.
Si tu n'as pas tous les forêts pour percer les trous aux diamètres indiqués, le plus important à savoir est que:
- La vis de réglage devra "mordre" dans le bois (il faut donc percer à un diamètre inférieur à celui de la vis),
- Le clou devra être coincé dans les supports, et libre dans la poutre (il faut donc percer la poutre à un diamètre supérieur à celui du clou).

Assemblage

La construction ne prend que quelques heures... le plus long est de rassembler le matériel nécessaire.
Une fois les pièces découpées et percées, voici la marche à suivre:

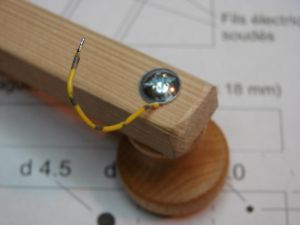

- Fixe le bouton sur la poutre en coinçant un fil électrique de liaison (5 cm) sous la tête de vis pendant le serrage.
- Insère la vis de réglage arrière, en forçant dans le bois pour y laisser la marque du filetage (Utilise un étau pour ne pas fendre le bois).
- Fais passer le clou dans les supports, en positionnant la poutre au milieu (elle doit s'articuler librement).
- Colle les 2 supports sur la planchette, en vérifiant que la poutre s'articule toujours librement.
- Dès que la colle est sèche, renforce la fixation des supports avec plusieurs clous de 16 mm.

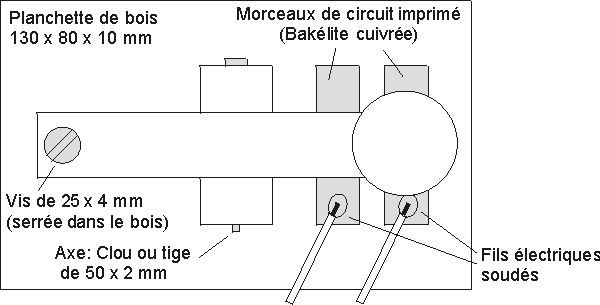

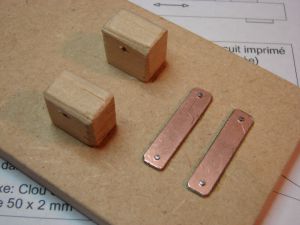

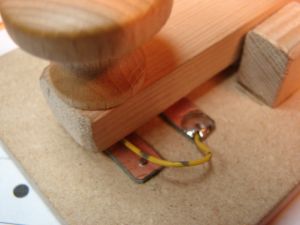

- Désserre la vis de réglage, et colle les 2 lames de cuivre côte à côte sous la poutre (une des lames doit se trouver sous le bouton).
- On peut aussi renforcer le collage des lames par des petits clous de 8 mm, mais il faut les percer auparavant.
- Soude le fil de liaison (venant du bouton) à la lame la plus proche de l'axe.

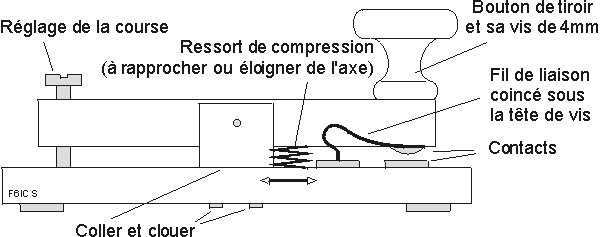

- Place le ressort de compression sous la poutre, vers l'avant, à environ 1 cm de l'axe.

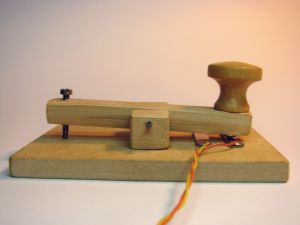

- C'est terminé... le manipulateur doit fonctionner. Il reste à souder 2 fils vers un oscillateur BF, et à coller 4 patins de feutre sous le socle.





Essais et réglages

Comme expliqué plus haut, la course du contact peut être réglée grâce à la vis arrière. De la même façon, la dureté du manipulateur sera ajustée en déplaçant le ressort de compression sous la barre transversale, en le rapprochant ou en l'éloignant de l'axe d'articulation. Un manipulateur doit être souple, mais pas trop... à toi de voir le réglage qui te convient, le but est de ne pas avoir de crampes au poignet après quelques minutes de transmission !

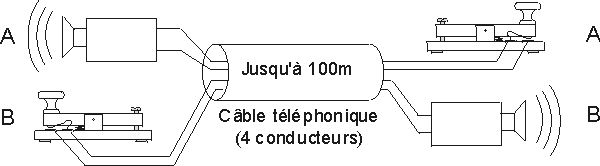

Exemple de circuit de transmission bi-latérale jusqu'à 100 mètres (on peut essayer plus...) avec du câble téléphonique (4 conducteurs) reliant chaque manipulateur à un oscillateur BF éloigné:

Fichier PDF

Voici la version PDF de cette réalisation.

Recherches sur Internet:

Tu souhaites voir d'autres réalisations similaires?
Voici quelques mots clés à recopier sur ton moteur de recherche favori...

- Manipulateur Morse
- Morse Keyer
- Morse Key

Oscillateur Morse à 800 Hz
